親們，不知道你們有沒有注意到！有機硅除塵器骨架的制作和噴塑除塵骨架的制作流程一樣，只是在烘干過程中比噴塑除塵骨架的溫度和時間要高，在除塵器骨架表面噴涂的粉末為有機硅粉。有機硅粉在天然環(huán)境下的使用壽命可達(dá)幾十年，經(jīng)有機硅處理的除塵骨架具有優(yōu)良的耐熱性和耐低溫外，還具有優(yōu)異特性，可延長除塵器骨架的使用壽命，帶來有機硅特有的優(yōu)異機能。有機硅除塵器骨架合用于各種高溫，侵蝕等環(huán)境，如垃圾焚燒，燃煤電廠等。使用溫度可在280℃左右的工礦環(huán)境使用，瞬間使用溫度可達(dá)300℃。成都除塵骨架在一些特定環(huán)境下可代替不銹鋼除塵骨架，降低企業(yè)的制造本錢。

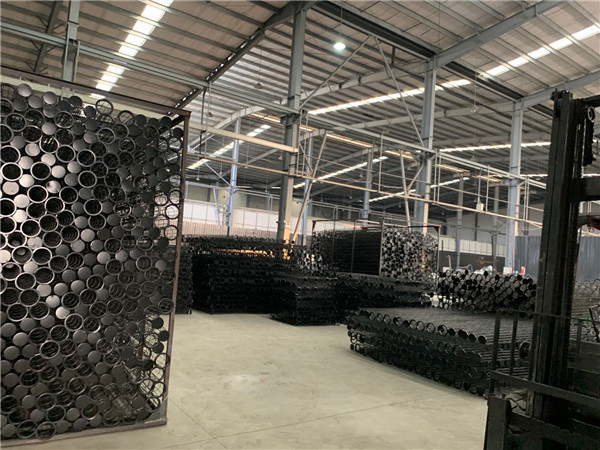

環(huán)保除塵骨架出產(chǎn)過程和噴涂工藝

有機硅除塵器骨架的出產(chǎn)過程：

1、將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。

2、從除油槽中掏出袋籠放入清洗槽進(jìn)行浸泡清洗，目的是除去袋籠上的除油劑。

3、從清洗槽掏出袋籠放入除銹槽進(jìn)行除銹處理，目的是除去袋籠上的金屬氧化層，增強吸附力。

4、從除銹槽掏出籠骨放入磷化槽進(jìn)行磷化處理，目的是增強袋籠表面的粘協(xié)力。

5、將處理好的袋籠放入烤箱，溫度設(shè)為$2100℃，進(jìn)行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。

6、掏出袋籠，將調(diào)制好的有機硅平均地噴涂在袋籠表面。涂層厚度在60μm～100μm。

7、將噴涂好的袋籠放入烤箱，溫度設(shè)為$2220℃，進(jìn)行120分鐘的烘烤。之后保持$2200℃，進(jìn)行30分鐘的熱定型。將袋籠天然冷卻，即完成了袋籠有機硅噴涂工藝。

8、有機硅粘協(xié)力的厚度在60-70μm之間。根據(jù)不同情況和要求，實際應(yīng)用中除塵器設(shè)備的設(shè)計會有所差異，建議用戶在選購設(shè)備的過程中吧具體的參數(shù)和詳細(xì)要求提供應(yīng)除塵器廠家，以便的為用戶提供更為正確的除塵方案。

環(huán)保除塵骨架出產(chǎn)過程和噴涂工藝

除塵器骨架的質(zhì)量不僅僅會影響到自身的使用壽命，還會影響到除塵布袋的使用壽命和整臺除塵器的除塵效率。以下講解造成除塵器骨架彎曲變形的原因：

1、首先除塵器骨架的彎曲與客戶選購的除塵器骨架的質(zhì)量有直接的聯(lián)系，大家在選購除塵骨架的時候要查看焊接點焊接的是否達(dá)到尺度，由于骨架的焊接好壞直接影響到其他部件：(1)焊接不牢輕易脫焊；(2)焊接有毛刺輕易劃傷除塵布袋，這個題目是一個至關(guān)重要的一點留意；

2、其次就是除塵骨架的筋要根據(jù)現(xiàn)場需要來選定，如要現(xiàn)場要求高的話我們要適當(dāng)?shù)囟嗉訋讞l筋，來穩(wěn)固整根除塵骨架的運行。

3、還有一點就是材質(zhì)的選購沒達(dá)到尺度，如需要高溫或抗侵蝕性的環(huán)境下工作，就需要選用特殊材質(zhì)或特殊方法處理過的除塵骨架，假如選用不準(zhǔn)確的話長時間的高溫環(huán)境或侵蝕也會遭成除塵骨架的破壞或彎曲，影響整臺除塵器的運行。

上述這幾點相關(guān)內(nèi)容，就是我們?yōu)榇蠡锟偨Y(jié)的有關(guān)成都除塵骨架的性質(zhì)及特點，是不是很有趣呀！如還想了解更多內(nèi)容，請持續(xù)關(guān)注我司官網(wǎng)。
